الوقاية التفاضلية

الوقاية التفاضلي

هي الطريقة الأساسية لحماية المحولات مع الأخذ في الاعتبار بعض النقاط وهي :

• نسبة التحويل : يجب أن تتوافق القيم المقننة لمحول التيار مع التيارات المقننة لملفات المحول الذي يتم توصيله به
• ونتيجة وجود فرق في الطور الزاوي بمقدار 30^o بين الملفات المتصلة من الناحية النجمية Y والناحية المثلثية وحقيقة أن مكونات التتابع الصفرية في الناحية النجمية Y لا تظهر على أطراف الناحية المثلثية يتم توصيل محولات التيار بالشكل النجمي Y للملف المتصل على شكل المثلثي وتوصل بالشكل المثلثي للملف المتصل على الشكل النجمي Y.

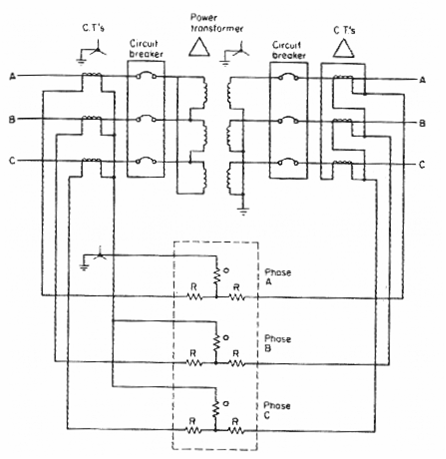

ويوضح شكل (3) نظام الوقاية التفاضلية الذي يطبق على محول من النوع دلتا Y/ .ويوضح شكل (4) تفاصيل نظام الوقاية التفاضلية لمحول ثلاثي الملفاتY /دلتا/Y وعندما يتم توصيل محولات التيار بالشكل دلتا يجب أن تقل القيم المقننة الثانوية بمقدار: 1/Ö3مرة من القيم المقننة الثانوية للمحولات المتصلة بالشكل النجمي Y .

• وجود بعض السماحية عند تغيير نقطة التفرع tap changing باستخدام ملفات تقييد الحركة والتى تحدث انحياز (Bias) ويجب أن يتم اختيار ملف الانحياز بحيث يتعدى تأثيره أعلي انحراف نسبي .

مثال

محول دلتا Y/ ، 15 ميجا فولت أمبير ، 33/11 كيلو فولت و به نظام وقاية تفاضلية وبنسب التحويل لمحولات التيار الموضحة في شكل (1) ، أحسب تيارات المرحل عند تمام الحمل . وأوجد أقل قيمة لضبط تيار المرحل ليسمح بزيادة في الحمل بمقدار 125 %.

الحـــــــــــل :تيار الخط الابتدائي يعطي كما يلي :

I_p = 15 x 10⁶ /( Ö3 ) (33 x 10³) = 262.43 A

وتيار الخط الثانوي هو :

I_s = 15 x 10⁶ /( Ö3 ) (11 x 10³) = 787.30 A

ولهذا يكون التيار الابتدائي لمحول التيار (C.T.) هو :

i_p = 262.43 x 5 / 300 = 4.37 A

ويكون التيار الثانوي لمحول التيار هو :

i_s = 787.30 x Ö3 x 5 / 2000 = 3.41 A

مع ملاحظة الضرب في (Ö3 ) للحصول على القيم في الناحية التى تتصل فيها محولات التيار بالشكل دلتا . ولهذا تكون قيمة تيار المرحل عند الحمل الطبيعي هي :

i_r = i_p – i_s = 4.37 - 3.41 = 0.9648 A

     ومع السماح بنسبة زيادة في الحمل تقدر بــ 1.25 قيم ضبط المرحل عند :

I_r = (1.25) (0.9648) = 1.206 A

المحول المذكور في المثال
