دارات التقويم والترشيح

دارات التقويم والترشيح

المخطط الصندوقي لتصميم دارت تقويم متكاملة ..

The formula for C1 is:

C1(uF)= X10 ⁶ C1=X10 ⁶ C1 = 0.00453 X 10 ⁶ = 4529 uF

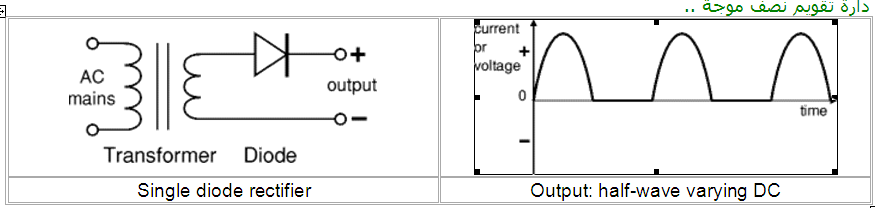

دارة تقويم نصف موجة ..

الترشيح :

مراحل دارة تقويم موجة كاملة :

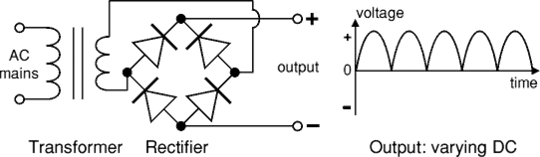

Transformer + Rectifier

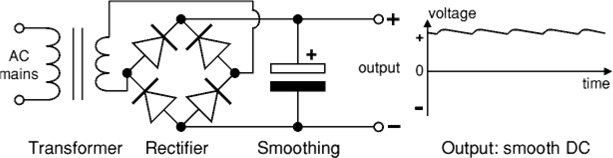

Transformer + Rectifier + Smoothing

Transformer + Rectifier + Smoothing + Regulator
