دارات تغذية عملية

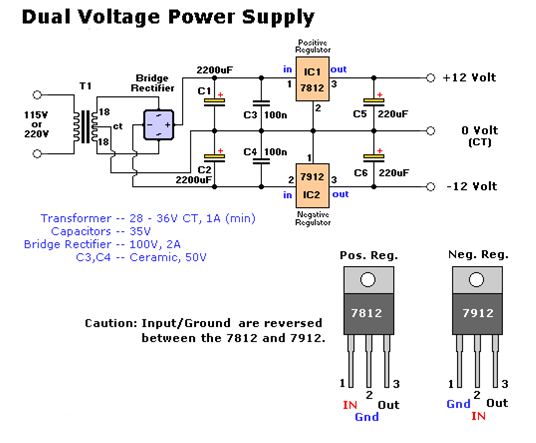

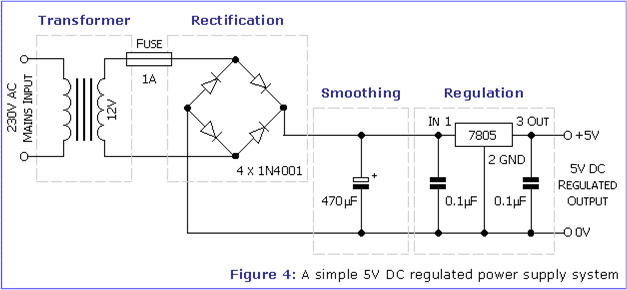

دارات تغذية عملية

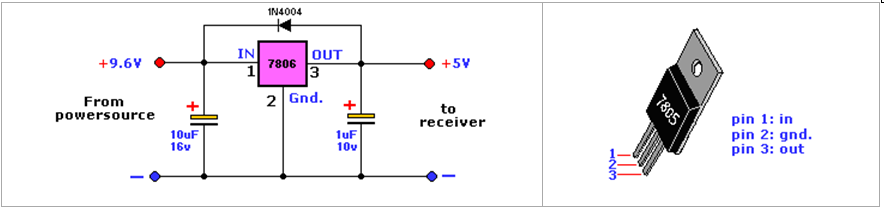

الثنائي (1N4004) يظل منحازاً أثناء التشغيل الطبيعي وهو يستخدم لحماية المنظم في حال تم توصيل جهد بقطبية معكوسة إلى الخرج .

Variable DC Power Supply

الدارة التالية عبارة عن دارة تغذية منظمة من (1.25   TO   25) فولت ، باستخدام المنظم (LM317) ، ومن أجل تغيير الجهد في الخرج ندور المقاومة المتغيرة (5K) ، ومن اجل الحصول على جهد 25 فولت في الخرج فإنه يجب أن يكون الجهد على دخل المنظم 28 فولت ..
