خصائص الاعطال الكهربية

خصائص الاعطال Characteristics of faults

1-زوايا العطلمعامل القدرة أو زاوية تيار العطل يتم تحديدها من خلال معرفة طبيعة المصدر الكهربى والدوائر المتصلة به حتى مكان العطل. اما الاعطال الارضية فيتم تحديد معامل القدرة بمعرفة طريقة تأريض النظام الكهربى . و بصورة عامة يكون التيار متأخرا بـزاوية 80 ⁵ الى 85 ⁵ لأعطال الأوجه عند أو بالقرب من المولدات الكهربية وستكون الزاوية أقل فى الانظمة التى تتضمن خطوط النقل وتكون هي السائدة كما يلي :

7.2                    23 كيلو فولت      :              الزاوية من ⁵20 الى ⁵45 متأخر

23                      69 كيلو فولت      :              الزاوية من ⁵45 الى ⁵75 متأخر

69                      230 كيلو فولت   :              الزاوية من 60 الى ⁵80 متأخر

230                   فيما فوق                :              الزاوية من 75 الى ⁵85 متأخر.

ولو كانت ممانعات المحول والمولدات هي السائدة فستكون زوايا العطل اكبر من المعطي سابقا, والانظمة التى تستخدم فيها الكابلات تكون الزوايا أقل لو كانت ممانعة الكابل تمثل جزءا كبيرا من الممانعة الكلية للدائرة .

2-تأريض النظام الكهربىتأريض النظام الكهربى يؤثر على كل من قيمة و زوايا الاعطال الارضية وهناك ثلاثة طرق للتأريض:

1- غير مؤرض (النقطة المتعادلة معزولة)

2- يتم التأريض خلال ممانعة (مقاومة او مفاعلة )

3- نظام التأريض الفعال (النقطة المتعادلة توصل مباشرة بالارض)

والنظام غير المؤرض يمكن أن تعتبر نقطة التعادل مؤرضة من خلال المكثفات الأرضية المتساوية (شكل رقم 1) , وفى النظم الكهربية المتماثلة و التى تكون فيها الثلاثة مكثفات الى الارض متساوية (N-E) وعند حدوث تأريض لوجه(A) سيظهر مثلث الازاحة كما فى شكل (1) . وبالتبعية V_bg و V_cg سيكون تقربيا = من القيمة الاصلية الطبيعية لهما .

وعلى العكس فى حالة قصر أحد أوجه النظام الإشعاعى ذو تأريض مباشر سيؤدى ذلك الى تيار قصر كبير فى حالة الاعطال الارضية مع زيادة قليلة جدا فى جهد الاوجه الغير مصابة بالقصر شكل (2).

3 -مقاومة العطلFault resistanceالقصر الكهربي غالبا يصاحبة قوس كهربى ومقاومة القوس تتغير بتغير طول القوس و لذلك تتغير قيمة تيار العطل وغالبا ما يمر القوس الكهربى فى الهواء- وهذا بالطبع لايحدث فى الاعطال المصمتة Solid short circuits.

ومقاومة القوس نادرا ما تمثل عاملا مهما فى قيمة تيارات القصر للأعطال بين الأ وجة فيما عدا نظم الجهد المنخفض. بالاضافة الي أن مقاومة القوس تكون على زوايا متعامدة للمفاعلة للنظام ومن ثم لاتزيد كثيرا من الممانعة الكلية التى تحد تيار القصر.

و بالنسبة للاعطال الارضية تمثل مقاومة القوس عاملا مهما وذلك لانه غالبا تحدث اقواس طويلة وتدخل مقاومة البرج في حساب المقاومة الكلية للدائرة وبذلك تحد   من قيمة تيار القصر .

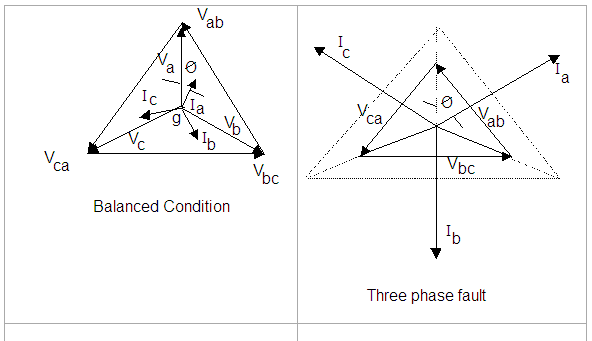

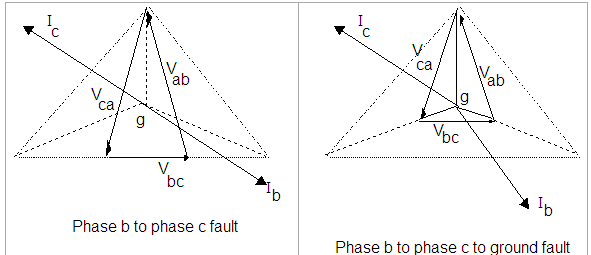

4 -تشوه جهود الأوجه خلال الأعطال :الرسم الاتجاهى فى شكل (3) يوضح تأثير الاعطال على جهود وتيارات النظام. والرسم المبين لنظام مؤرض مباشرة باللأرض. وفى كل الحالات مثلث الجهد المنقط عند المصدر والمتصل عند نقطة متوسطة بين المصدر و مكان القصر , واكثر هبوط للجهد يحدث عند مكان القصر بينما الجهود تتغير بين هاتين القيمتين بناء على نقطة قياس الجهد.
